Как стирать линии компасе
Отрезок – одна из самых часто встречающихся команд в САПР КОМПАС. Даже популярность объектного проектирования, когда конструктор оперирует не геометрическими примитивами, а готовыми объектами (сечение профиля, болт, лестница или окно в промышленном или гражданском строительстве), не позволяет полностью оформить чертеж без отрезков, окружностей, вспомогательных линий и прочих базовых команд системы.
Построение отрезка в КОМПАС
- Для построения отрезка Вам необходимо вызвать команду «Отрезок»
которая находится на инструментальной панели «Геометрия»
- По умолчанию представлена команда «Отрезок», которая позволяет построить отрезок, указанием:
— координат начальной и конечной точки;
— координат начальной точки, длины и угла отрезка;
- Если Вам нужно построить касательный, параллельный или перпендикулярный отрезок, то проще всего воспользоваться командой из расширенного списка
О наличии расширенного списка команд говорит черный треугольник в правом нижнем углу пиктограммы команды
Алгоритм построения простого отрезка
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»
- Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Укажите конечную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y. Кроме указания конечной точки, можно указать длину отрезка и угол построения, конечная точка будет построена автоматически.
- Отрезок построен.
Алгоритм построения параллельного отрезка
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Параллельный отрезок»
- Укажите отрезок или прямую параллельно которой Вы хотите построить свой отрезок, кликом по данному объекту;
- Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Укажите конечную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y. Кроме указания конечной точки, можно указать длину отрезка, конечная точка будет построена автоматически.
- Отрезок построен.
Алгоритм построения перпендикулярного отрезка
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Перпендикулярный отрезок»
- Укажите отрезок или прямую перпендикулярно которой Вы хотите построить свой отрезок, кликом по данному объекту;
- Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Укажите конечную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y. Кроме указания конечной точки, можно указать длину отрезка, конечная точка будет построена автоматически.
- Отрезок построен.
Алгоритм построения касательного отрезка через внешнюю точку
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»;
- На панели Параметров смените команду на «Касательный отрезок через внешнюю точку»
- Укажите кривую для построения касательного отрезка, кликом по данному объекту;
- Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Выберите необходимый отрезок, среди вариантов, предложенных системой. Если Вам необходимо построить сразу несколько вариантов, то указывайте их с нажатой клавишей Ctrl, после указания последнего объекта клавишу отпустите.
- Отрезок построен.
Алгоритм построения касательного отрезка через точку кривой
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Касательный отрезок через точку кривой»
- Укажите кривую для построения касательного отрезка, кликом по данному объекту
- Укажите точку касания, кликнув в любом месте на дуге, либо указав координаты X и Y.
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Укажите начальную точку отрезка, кликнув в любом месте вдоль линии касания, либо указав координаты X и Y. Кроме указания конечной точки, можно указать длину отрезка, начальная точка будет построена автоматически.
- Отрезок построен.
Алгоритм построения отрезка касательного к двум кривым
- Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Отрезок, касательный к двум кривым»
- Укажите первую кривую для построения касательного отрезка, кликом по данному объекту
- Укажите вторую кривую для построения касательного отрезка, кликом по данному объекту
- Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)
- Выберите необходимый отрезок, среди вариантов, предложенных системой. Если Вам необходимо построить сразу несколько вариантов, то указывайте их с нажатой клавишей Ctrl, после указания последнего объекта клавишу отпустите.
- Отрезок построен.
Как удалить отрезок в КОМПАС
Удаляются отрезки также, как и любые другие геометрические примитивы. Для удаления Вам необходимо выделить объект кликнув по нему и нажать клавишу Delete.
Пользователи, привыкшие пользоваться только мышкой, часто вырезают объекты. Если их после этого не вставлять, то операция аналогична удалению. Чтобы вырезать объект, выделите его кликом и нажмите пиктограмму ножниц во всплывающей контекстной панели, после чего нажмите левой кнопкой мыши в любом месте рабочей области.
Если необходимо удалить сразу несколько отрезков, то нужно вначале их все выделить. Сделать это можно несколькими способами:
- Указывать отрезки с нажатой кнопкой Ctrl или Shift
- Выделить необходимые отрезки простой или секущей рамкой
- Выделить все отрезки по свойствам. Для этого в главном текстовом меню зайти в раздел «Выделить» и применить команду «По свойствам». В открывшемся окне поставить галочку напротив группы «Отрезки» и нажать кнопку «Выделить».
Выделенная группа объектов удаляется также как и единичный объект, нажатием кнопки Delete, либо командой «Вырезать» без последующей вставки.
Как разбить отрезок
Если Вам необходимо разбить отрезок, то воспользуйтесь командами КОМПАС «Разбить кривую»
или «Разбить кривую на N частей»
, которые находятся на инструментальной панели «Правка».
Если требуется разбить отрезок на 2 части
- Вызывается команда «Разбить кривую»
- Указывается отрезок, который необходимо разбить, кликом по нему
- Указывается точка разбиения кликом по отрезку в нужном месте, либо вводом координат X и Y.
Если требуется разбить отрезок на несколько частей
- Вызывается команда «Разбить кривую»
- На панели Параметров команда «Разбить кривую, заменяется на команду «Разбить кривую на N частей»
- Указывается необходимое количество участков, вводом значения на панели Параметров
- Указывается отрезок, который необходимо разбить.
Как объединить несколько отрезков в один
Не так часто, но встречается задача объединения нескольких отрезков в один. Как таковой отдельной команды для преобразования нескольких отрезков в один нет. Можно воспользоваться несколькими обходными вариантами.
- Если отрезки соединяются между собой, то можно воспользоваться командой «Параметризовать объекты» Инструментальной панели «Ограничения»
После вызова команды, указать отрезки (кликая по ним), которые хотим объединить в один и нажать кнопку «Создать объект»
(зеленая галочка на панели Параметров). Получаем единый объект
- Можно отдельные отрезки объединить в макроэлемент. Для этого их необходимо выделить, нажать правую кнопку мыши на любом выделенном объекте и выбрать команду «Создать макроэлемент»
После объединения отрезков в макроэлемент с ними можно будет работать как с единым целым.
Если требуется удалить часть отрезка
Для удаления части отрезка служат команды «Усечь кривую»
и «усечь кривую двумя точками»
, расположенные на Инструментальной панели «Правка»
Команда «Усечь кривую» позволяет удалить часть отрезка до его ближайшего пересечения.
Например, если вызвать команду «Усечь кривую» и указать часть отрезка, на которую указывает стрелка, то отрезок будет удален до точки пересечения, которая отмечена зеленым маркером.
Можно удалить произвольную часть отрезка, указанием точек, между которыми произойдет удаления, но для этого нужно воспользоваться командой «Усечь кривую двумя точками» .
Как определить середину отрезка?
У каждого объекта существует несколько характерных точек. Для отрезка это:
- начальная точка
- конечная точка
- середина.
Выделив отрезок, Вы сразу увидите, где находится его середина.
Построение от середины отрезка
Чтобы начать построение от середины отрезка необходимо, выбрать команду построения геометрического объекта, подвести курсор примерно к середине отрезка, сработает привязка «Середина».
Если данный тип привязки не срабатывает, значит привязка «Середина» отключена в глобальных привязках. Для того, чтобы данную площадку включить, необходимо:
- вызвать выбор привязок с Панели быстрого доступа;
- указать привязку середина (напротив названия должна стоять галочка).
Создание на отрезке стрелки
Для создания линии со стрелкой чаще всего используют команду «Линия выноска»
, а не «Отрезок» . Команда «Линия выноска» находится на Инструментальной панели «Обозначения».
Результат операции будет выглядеть следующим образом:
Длина отрезка
Для определения длины отрезка можно воспользоваться одним из способов:
- кликнуть 2 раза по отрезку и, перейдя в режим редактирования, увидеть длину на панели Параметров в окне «Длина»
- воспользоваться командой «Длина кривой», которая расположена на инструментальной панели «Диагностика»
Данный способ позволяет определить длину сразу нескольких объектов, а также увидеть суммарную длину.
Источник
Вспомогательная линия – одна из основных команд КОМПАС, которая позволяет отрисовать «скелет» будущей геометрии. Например, если пользователю необходимо построить отрезок на расстоянии 20 мм. от уже построенного объекта, то скорее всего он воспользуется командой «Параллельная прямая»
, построит вспомогательную прямую на заданном расстоянии, а потом сверху «обведет» вспомогательную прямую отрезком
. Конечно, можно воспользоваться геометрическим калькулятором, расширенным списком команды «Отрезок», но практика показывает, что пользователю ближе именно работа со вспомогательными прямыми.
Особенность вспомогательных прямых – они не выводятся на печать
Построение вспомогательной прямой в КОМПАС
Для построения вспомогательной прямой Вам необходимо вызвать команду «Вспомогательная прямая»
, которая находится на инструментальной панели «Геометрия»
По умолчанию представлена команда «Вспомогательная прямая», которая позволяет построить прямую, указанием:
- двух точек, через которые пройдет прямая;
- одной точки, через которую пройдет прямая, и угла наклона;
Внимание! Если Вам нужно построить горизонтальную, параллельную или перпендикулярную прямые, то лучше воспользоваться командой из расширенного списка.
О наличии расширенного списка команд говорит черный треугольник в правом нижнем углу пиктограммы команды
. Например, Вам нужна горизонтальная вспомогательная прямая
. Вы вызываете команду «Вспомогательная прямая»
Алгоритм построения простой вспомогательной прямой
- Вызовите команду «Вспомогательная прямая» с Инструментальной панели «Геометрия»;
- Укажите точку, через которую проходит вспомогательная прямая, кликнув в любом месте рабочей области.
- Укажите, вторую точку, через которую проходит вспомогательная прямая, либо угол её наклона
- Построение окончено.
При построении Вспомогательной прямой на Панели параметров есть 2 опции – «Точки пересечения»
и «Две прямые»
Алгоритм построения горизонтальной вспомогательной прямой
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Горизонтальная прямая»
- Укажите точку, через которую должна пройти горизонтальная прямая
- Горизонтальная прямая построена.
Алгоритм построения вертикальной вспомогательной прямой
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»;
- На панели Параметров смените команду на «Вертикальная прямая»
- Укажите точку, через которую должна пройти вертикальная прямая
- Вертикальная прямая построена.
Алгоритм построения параллельной прямой
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»;
- На панели Параметров смените команду на «Параллельная прямая»
- Укажите прямую или отрезок параллельно к которому Вы хотите выполнить построение
- Задайте необходимое расстояние на Панели параметров
Линия будет построен с той стороны, с которой находился курсор при выполнении команды. Если выбрана опция «С двух сторон»
, то будет построено две параллельные линии.
Алгоритм построения перпендикулярной прямой
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»;
- На панели Параметров смените команду на «Перпендикулярная прямая»
- Укажите прямую или отрезок перпендикулярно к которому Вы хотите выполнить построение
- Укажите точку, через которую должна пройти перпендикулярная прямая.
Алгоритм построения касательной прямой через внешнюю точку
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Касательная прямая через внешнюю точку»
- Укажите кривую по касательной к которой Вы хотите выполнить построение
- Укажите точку, через которую должна пройти касательная.
- Выберите один из предложенных системой вариантов, просто кликнув по нужной прямой. Если нужно выбрать несколько вариантов, то кликайте по ним с нажатой клавишей Ctrl.
Алгоритм построения касательной прямой через точку кривой
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»;
- На панели Параметров смените команду на «Касательная прямая через точку кривой»
- Укажите кривую по касательной к которой Вы хотите выполнить построение
- Укажите точку, через которую должна пройти касательная.
- Выберите один из предложенных системой вариантов, просто кликнув по нужной прямой. Если нужно выбрать несколько вариантов, то кликайте по ним с нажатой клавишей Ctrl.
Алгоритм построения прямой, касательной к двум кривым
- Вызовите команду «Вспомогательная прямая» с инструментальной панели «Геометрия»
- На панели Параметров смените команду на «Прямая, касательная к двум кривым»
- Укажите две кривые по касательной к которым Вы хотите выполнить построение
- Выберите один из предложенных системой вариантов, просто кликнув по нужной прямой. Если нужно выбрать несколько вариантов, то кликайте по ним с нажатой клавишей Ctrl.
Алгоритм построения биссектрисы
Команда «Биссектриса» при указании параллельных объектов позволяет построить среднюю линию. Некоторыми пользователями данная команда применяется как аналог команды «Автоосевая».
Как удалить вспомогательные линии в КОМПАС одной командой
Вспомогательные линии не идут на печать, но на насыщенных чертежах, могут затруднять работу с документом и их требуется удалить. Проще всего сделать это командами:
- «Удалить вспомогательные кривые и точки»;
- «Удалить вспомогательную геометрию во всех видах».
Обе команды расположены в разделе «Черчение» главного текстового меню
Команда «Удалить вспомогательные кривые и точки» удаляет вспомогательную геометрию только в текущем виде. Вторая команда позволяет удалить все вспомогательные объекты целиком в документе.
Кроме специальных команд можно использовать и стандартное удаление после выделения рамками или выделением группы объектов с нажатой клавишей Ctrl или Shift.
Оценка статьи:
Загрузка…
Источник
Áûë ó íàñ â òåõíè÷åñêîì óíèâåðñèòåòå âåëèêîëåïíûé ïðåäìåò – ñîïðîòèâëåíèå ìàòåðèàëîâ èëè ñîïðîìàò.
Ìîåé ãðóïïå êðàéíå ïîâåçëî ñ ïðåïîäàâàòåëåì, êîãäà äåëî äîøëî äî êóðñîâîãî ïðîåêòà – ìû ïîïàëè ê òîâàðèùó Õâîñòîâó. Ôàìèëèÿ åãî, ïîâåðüòå, ãîâîðÿùàÿ – ñ äîëãàìè ê íåìó íåêîòîðûå áåãàëè ïî ïîëòîðà ãîäà, ïîêà âñ¸ íå ïîëó÷àëîñü èäåàëüíî, åñëè íå óñïåâàëè ðàíüøå íàäåòü ñàïîãè è âçÿòü â ðóêè àâòîìàò.
Íà ïåðâîì æå çàíÿòèè, ïðè çíàêîìñòâå ñ ãðóïïîé, îí íåèçìåííî ïåðâîé ïðîèçíîñèë òàêóþ ôðàçó: “Äîáðûé äåíü. Ìåíÿ çîâóò Õâîñòîâ, ÷åãî è âàì æåëàþ”.
Ñîáñòâåííî, êóðñîâîé ïðîåêò, êîòîðûé ìû äîëæíû áûëè åìó ñäàòü, çàêëþ÷àëñÿ â ðàñ÷¸òå è èçîáðàæåíèè ðåàêòîðà ñ ìåøàëêîé ïî çàäàííûì ïàðàìåòðàì. Îáû÷íî ýòî çàíèìàëî äâà ÷åðòåæà (òî ëè À0 è À1, òî ëè À1 è À2, óæå íå ïîìíþ) è ëèñòîâ 30 ïîÿñíèòåëüíîé çàïèñêè ñ ðàññ÷åòíîé ÷àñòüþ è ïîäáîðîì êîíêðåòíûõ äåòàëåé (òèï ìåøàëêè è ò.ä.). ×åðòåæè ýòè èìåëè ïðèìåðíî òàêîé âèä.

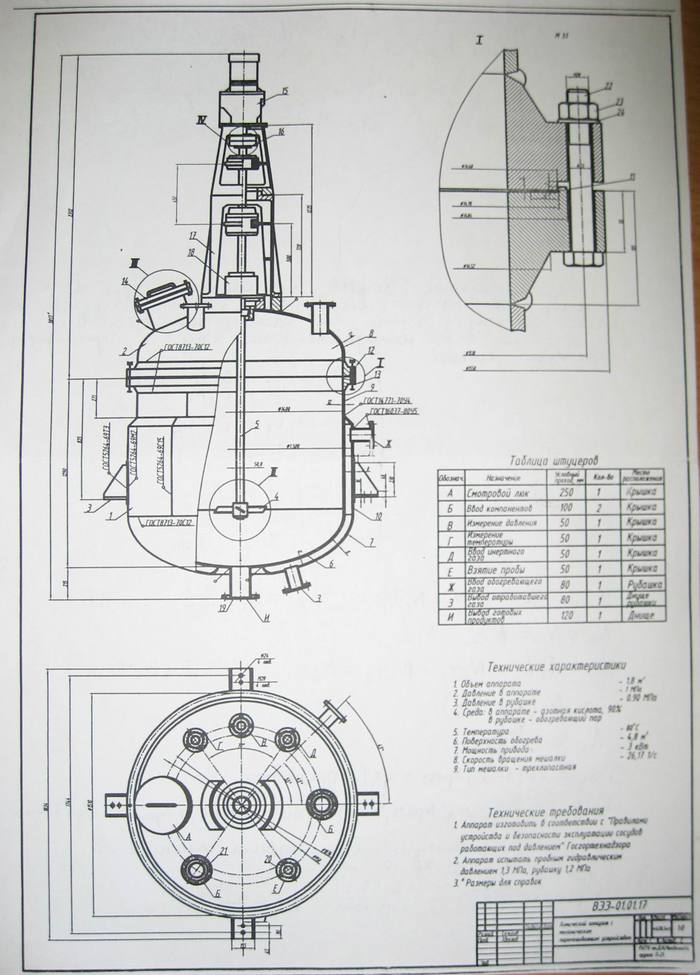

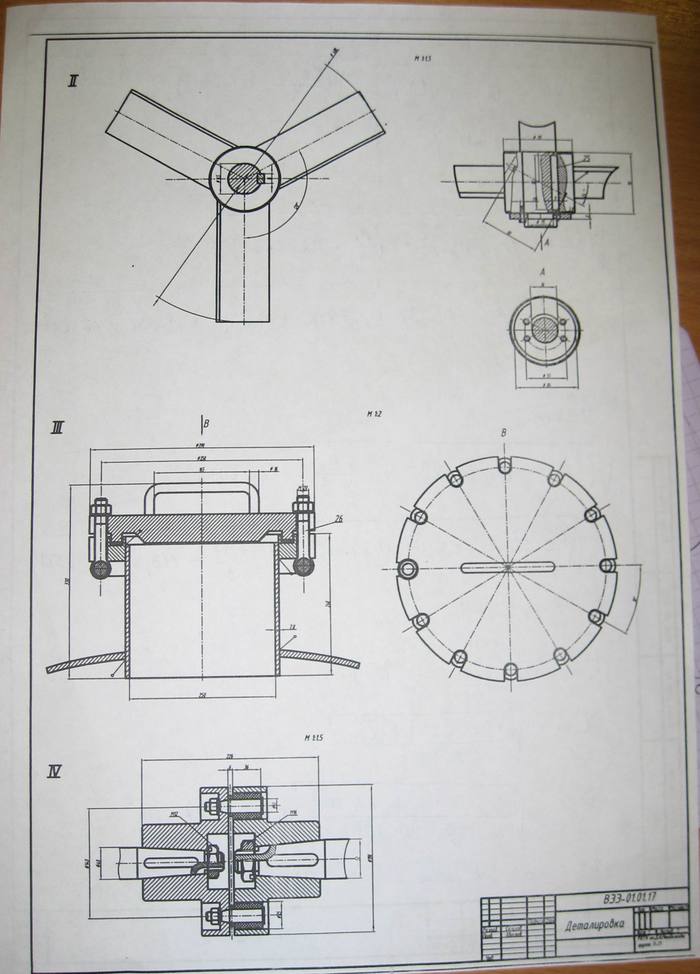

Çàíèìàëî ýòî ìíîãî âðåìåíè è âåñü ñåìåñòð ìû, ïî ñóòè, ãîòîâèëèñü ê òîìó, ÷òîáû ñóìåòü âñ¸ ýòî ðàññ÷èòàòü è íà÷åðòèòü. Íåóäà÷íûå ÷åðòåæè ìîãëè áûòü èñ÷åðêàíû ðó÷êîé äî äûð, ïîýòîìó âñå ñòàðàëèñü íå äîïóñêàòü îøèáîê.
Ê òîìó æå, Õâîñòîâ íå äîïóñêàë îïîçäàíèé è ïîïðîñòó íå ïóñêàë îïîçäàâøèõ õîòü íà ìèíóòó. ß, ê ñîæàëåíèþ, ïóíêòóàëüíîñòüþ íèêîãäà íå ñòðàäàë è òàê âûøëî, ÷òî ïî÷òè íå ïîÿâëÿëñÿ íà åãî çàíÿòèÿõ, óòûêàÿñü â çàêðûòóþ äâåðü.
Íî îñâîèòü èñêóññòâî ðàññ÷¸òà íàïðÿæåíèé è íà÷åðòàíèÿ àïïàðàòîâ èñêðåííå õîòåë, ïîýòîìó ðåãóëÿðíî çàñèæèâàëñÿ ñ ìåòîäè÷êàìè è ðàñ÷¸òàìè ãëóáîêî çàïîëíî÷ü è, âûâåðÿÿ êàæäûé ìèëëèìåòð, ÷åðòèë ñâîé âàðèàíò ýòîé ìàõèíû.
Êîãëà ïðèøëî âðåìÿ ñäàâàòü ïðîåêò, ó âñåõ óæå íà÷èíàëè ñäàâàòü íåðâû, ïîòîìó ÷òî ñäàòü Õâîñòîâó ñ ïåðâîãî ðàçà, íå ïåðåäåëûâàÿ ïîëîâèíó ðàáîòû ñ íóëÿ, áûëî ïî÷òè íåâîçìîæíî.
Ïåðåäî ìíîé ïàðå ÷åëîâåê áûëî ñêàçàíî ïåðå÷åðòèòü ÷åðòåæè ñ íóëÿ, åù¸ ïàðå – âíåñòè êó÷ó ìåëêèõ èñïðàâëåíèé. Áåç îøèáîê íå áûëî íèêîãî, ëèøü îäèí èëè äâîå ñóìåëè îáîéòèñü ìàëîé êðîâüþ è èñïðàâèòü ïîãðåøíîñòè çà ïîëòîðà ÷àñà, ïîêà øëà ñäà÷à ïðîåêòà è ñäàòü ïîä ñàìûé êîíåö. Îñòàëüíûå ãîòîâèëèñü êàê ìèíèìóì ïàðó-òðîéêó âå÷åðîì ïðàâèòü/ïåðåäåëûâàòü ÷åðòåæè, à ïîòîì áåãàòü è ëîâèòü Õâîñòîâà â äðóãèå äíè.
È âîò, äîõîäèò äåëî äî ìåíÿ. Õâîñòîâ áåãëî ïðîñìàòðèâàåò çàïèñêó, íàõîäèò ïàðó ïðîïóùåííûõ ðàçìåðíîñòåé, è, ïîêà ÿ èõ ñïåøíî âïèñûâàþ, ðàçâîðà÷èâàåò ÷åðòåæè.
Óäèâë¸ííî ñìîòðèò íà íèõ, íà ìåíÿ, ñíîâà íà íèõ…
-×òî æ, òóò îøèáêà.
Ó ìåíÿ âñ¸ íåìíîãî ñæàëîñü âíóòðè.
-Âïèøè ôàìèëèþ è íåñè çà÷¸òêó.
Âñÿ ãðóïïà â ýòîò ìîìåíò çàìåðëà è ïîäíÿëà ãëàçà íà ìåíÿ.
À Õâîñòîâ ïðîäîëæàåò:
-×åðòåæè, êîíå÷íî, íåñêîëüêî íåàêêóðàòíû, òîëùèíà ëèíèé íå âåçäå ñîáëþäåíà, íî òû, Agafirce, óìóäðèëñÿ, ïðîïóñòèâ ïî÷òè âñå ìîè çàíÿòèÿ, íà÷åðòèòü ëó÷øå, ÷åì íåêîòîðûå, êîãî ÿ âèäåë ïîñòîÿííî. Íó ÷òî, 4 ñðàçó èëè ðàçáåð¸ì ïîäðîáíåå è ïîïðîáóåì çàùèòèòü íà 5?
ß îò òàêîãî ïîâîðîòà ÷óòü äàð ðå÷è íå ïîòåðÿë. Îñîçíàâ, ÷òî ìîæíî íå çàùèùàòü ïðîåêò è îñòàòüñÿ íà ñòèïåíäèè, ÿ ñîãëàñèëñÿ íà 4 è ïîä îõðåíåâøèå âçãëÿäû îäíîãðóïïíèêîâ óø¸ë óñïîêàèâàòüñÿ â êóðèëêó.
Âîò òàê ñòðàõ ïåðåä ïðåïîäàâàòåëåì è ñî ñòðàõó äîñòàòî÷íî êà÷åñòâåííî íà÷åð÷åííûå ÷åðòåæè ïîìîãëè ìíå íå îáçàâåñòèñü âåñüìà âåðîÿòíûì õâîñòîì îò Õâîñòîâà.
Источник
