В случае неисправности
При
изготовлении
прибор
прошел
множество проверок. Если все же имеет
место сбой/неисправность, ознакомьтесь
с
изложенными
ниже
сведениями
прежде, чем обращаться в сервисный
центр.
Неисправность
Причины
Стиральная
машина
не
включается или не заполняется
водой :
•прибор подключен неправильно к электросети; не работает
электрооборудование в доме,
•плохо закрыта крышка стиральной машины и створки барабана,
•пуск программы не был в действительности осуществлен,
•сбой подачи электроэнергии,
•сбой подачи воды,
•закрыт кран подачи воды,
•засорены фильтры в линии подачи воды,
•на шланге подачи воды появился красный знак.
Стиральная машина заполняется
водой и сразу выполняет слив :
•загнутый конец на сливе подвешен слишком низко (см. раздел по
установке).
Стиральная машина не отжимает
или не выполняет слив :
•закупорен или перегнут сливной шланг,
•засорен сливной фильтр,
•сработало устройство предотвращения дисбаланса : плохо
распределено белье в барабане,
•выбрана программа “Слив” или функция “Ночной режим плюс”
или “Остановка с водой в баке”,
•неправильно выбрана высота загнутого конца слива.
Следы воды около машины :
•перелив пены из-за избыточного количества моющего средства,
•используемое моющее средство не подходит для стирки в
стиральной машине,
•неправильно подвешен загнутый конец слива,
•шланг подачи воды закреплен негерметично.
Неудовлетворительные
результаты стирки :
•используемое моющее средство не подходит для стирки в
стиральной машине,
•в барабан загружено слишком много белья,
•выбрана неподходящая программа стирки,
•недостаточное количество моющего средства.
Машина вибрирует и издает шум :
•не сняты все транспортировочные приспособления (см. раздел
по подготовке машины к работе),
•прибор не выставлен горизонтально и стоит недостаточно
устойчиво,
•прибор стоит слишком близко к стене или к мебели,
•белье при пуске оказалось плохо распределенным в барабане,
•недостаточная загрузка.
42

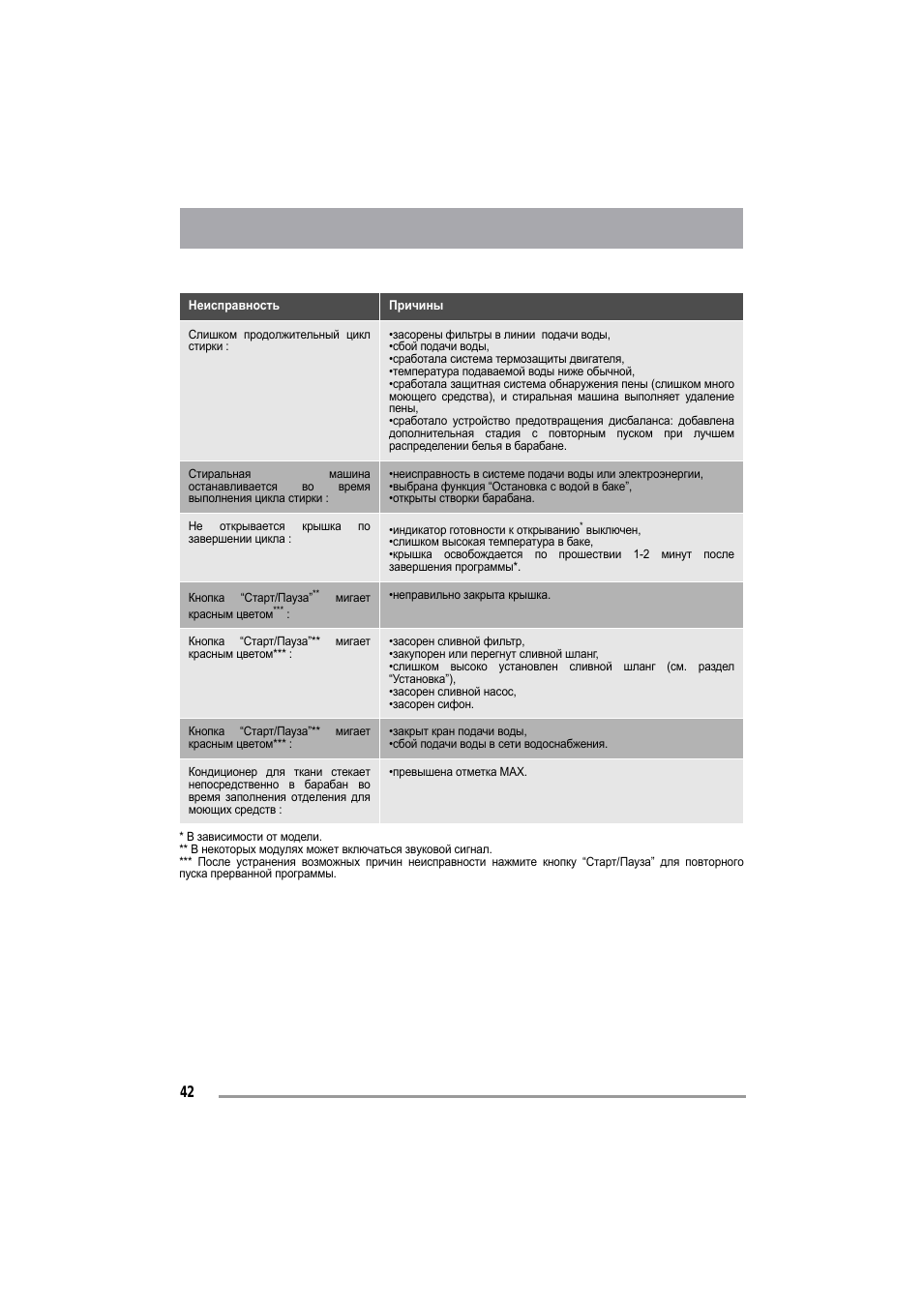

Слишком продолжительный цикл
стирки :
•засорены фильтры в линии подачи воды,
•сбой подачи воды,
•сработала система термозащиты двигателя,
•температура подаваемой воды ниже обычной,
•сработала защитная система обнаружения пены (слишком много
моющего средства), и стиральная машина выполняет удаление
пены,
•сработало устройство предотвращения дисбаланса: добавлена
дополнительная стадия с повторным пуском при лучшем
распределении белья в барабане.
Стиральная
машина
останавливается
во
время
выполнения цикла стирки :
•неисправность в системе подачи воды или электроэнергии,
•выбрана функция “Остановка с водой в баке”,
•открыты створки барабана.
Не открывается крышка по
завершении цикла :
•индикатор готовности к открыванию
*
выключен,
•слишком высокая температура в баке,
•крышка освобождается по прошествии 1-2 минут после
завершения программы*.
Кнопка “Старт/Пауза”
**
мигает
красным цветом
***
:
•неправильно закрыта крышка.
Кнопка “Старт/Пауза”** мигает
красным цветом*** :
•засорен сливной фильтр,
•закупорен или перегнут сливной шланг,
•слишком высоко установлен сливной шланг (см. раздел
“Установка”),
•засорен сливной насос,
•засорен сифон.
Кнопка “Старт/Пауза”** мигает
красным цветом*** :
•закрыт кран подачи воды,
•сбой подачи воды в сети водоснабжения.
Кондиционер для ткани стекает
непосредственно в барабан во
время заполнения отделения для
моющих средств :
•превышена отметка MAX.
* В зависимости от модели.
** В некоторых модулях может включаться звуковой сигнал.
*** После устранения возможных причин неисправности нажмите кнопку “Старт/Пауза” для повторного
пуска прерванной программы.
Неисправность
Причины
43

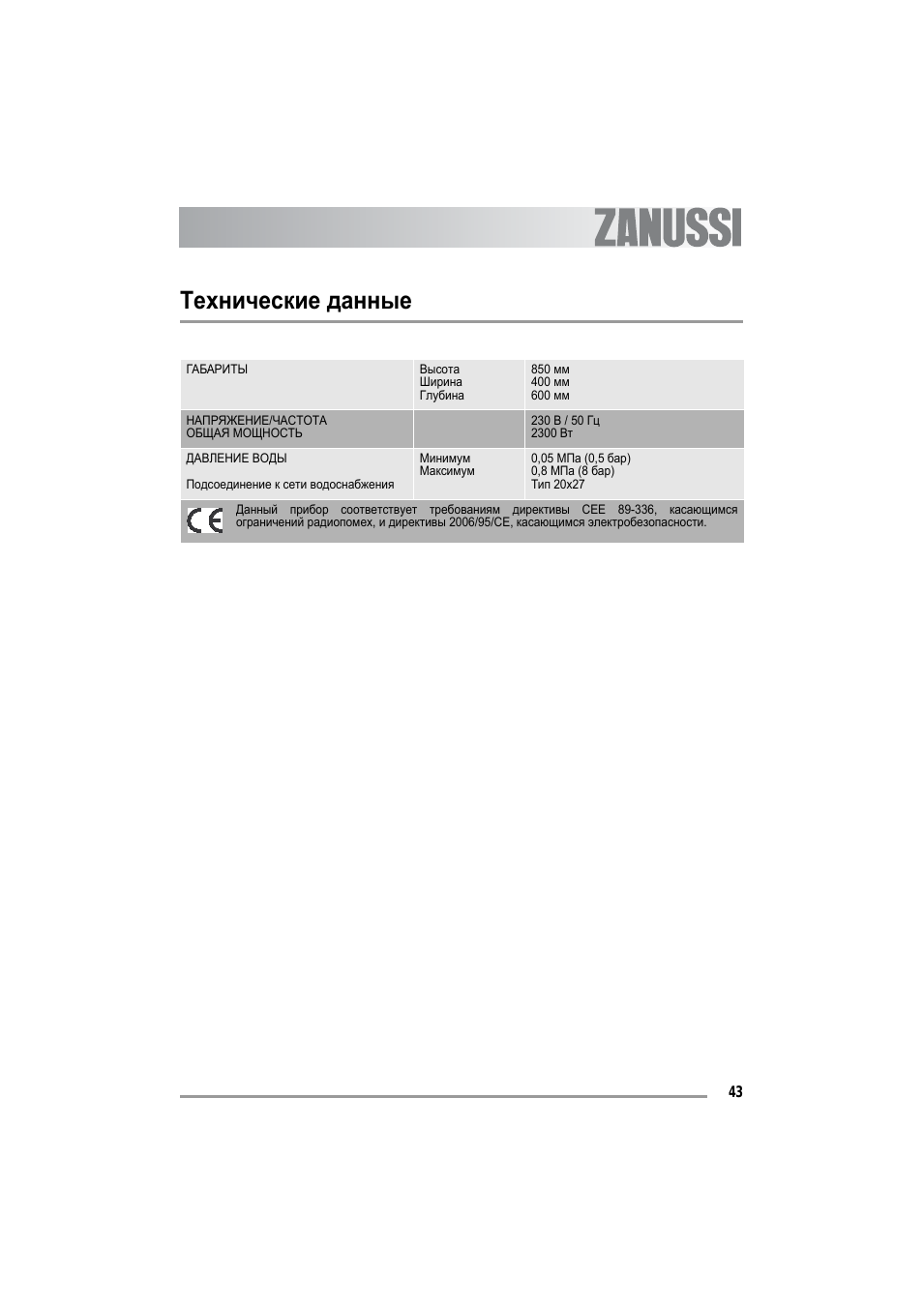

Технические данные
ГАБАРИТЫ
Высота
Ширина
Глубина
850 мм
400 мм
600 мм
НАПРЯЖЕНИЕ/ЧАСТОТА
ОБЩАЯ МОЩНОСТЬ
230 В / 50 Гц
2300 Вт
ДАВЛЕНИЕ ВОДЫ
Подсоединение к сети водоснабжения
Минимум
Максимум
0,05 МПа (0,5 бар)
0,8 МПа (8 бар)
Тип 20×27
Данный прибор соответствует требованиям директивы CEE 89-336, касающимся
ограничений радиопомех, и директивы 2006/95/CE, касающимся электробезопасности.
44
Потребление воды и энергии
Программа / Тип белья
Температур
а
Примерные показатели
потребления**
°C
литры
кВт
длит-сть
Хлопок
90
67
2,20
140-150
Эко*
60
49
1,04
135-145
Хлопок
60
62
1,30
120-130
Хлопок
40
62
0,75
115-125
Хлопок
30
62
0,55
110-120
Синтетика
60
48
0,85
90-100
Синтетика
40
48
0,65
75-85
Синтетика
30
48
0,55
70-80
Легкое глаженье
40
51
0,55
95-105
Деликатные ткани
40
53
0,55
60-70
Деликатные ткани
30
53
0,30
55-65
Ручная стирка
40
48
0,45
55-65
Ручная стирка
30
48
0,40
50-60
Шерсть
40
48
0,45
55-65
Джинсы
40
55
0,60
130-140
Спорт
40
50
0,70
95-105
Замачивание
30
20
0,20
15-25
Полоскание
–
32
0,05
50-60
Слив
–
–
0,002
0-10
Отжим
–
–
0,015
10-20
* Контрольная программы для испытаний согласно норме CEI 456 (программа Эко 60°) :
49 л / 1,04 кВт / 140 мин
** Приведенные данные имеют ориентировочный характер и могут меняться в зависимости от
реальных условий пользования. Указанные значения потребления соответствуют максимальной
температуре для каждой программы.
45

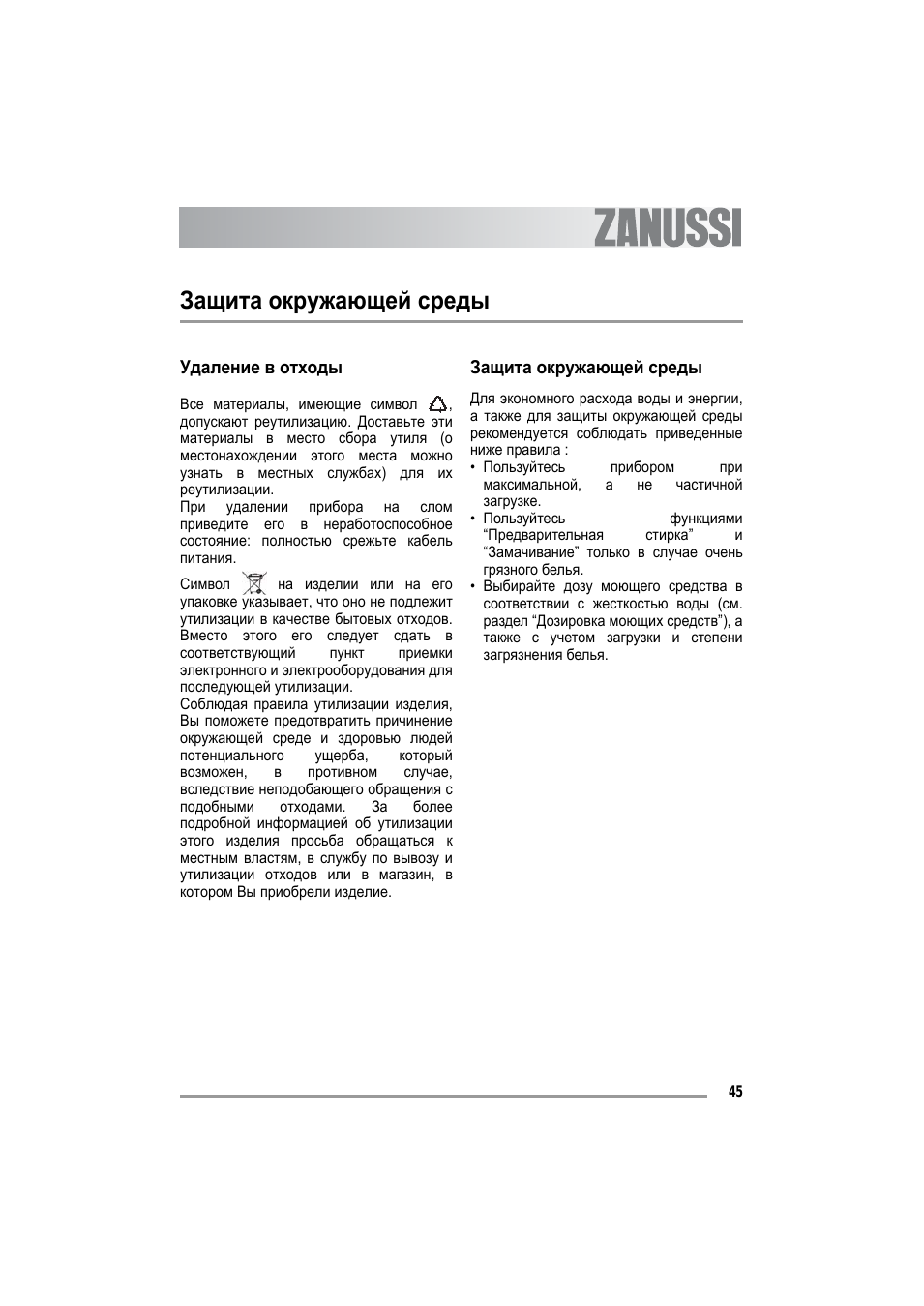

Защита окружающей среды
Удаление в отходы
Все материалы, имеющие символ
,
допускают реутилизацию. Доставьте эти
материалы в место сбора утиля (о
местонахождении этого места можно
узнать в местных службах) для их
реутилизации.
При удалении прибора на слом
приведите его в неработоспособное
состояние: полностью срежьте кабель
питания.
Символ
на изделии или на его
упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов.
Вместо этого его следует сдать в
соответствующий
пункт
приемки
электронного и электрооборудования для
последующей утилизации.
Соблюдая правила утилизации изделия,
Вы поможете предотвратить причинение
окружающей среде и здоровью людей
потенциального
ущерба,
который
возможен,
в
противном
случае,
вследствие неподобающего обращения с
подобными
отходами.
За
более
подробной информацией об утилизации
этого изделия просьба обращаться к
местным властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
Защита окружающей среды
Для экономного расхода воды и энергии,
а также для защиты окружающей среды
рекомендуется соблюдать приведенные
ниже правила :
• Пользуйтесь
прибором
при
максимальной,
а
не
частичной
загрузке.
• Пользуйтесь
функциями
“Предварительная
стирка”
и
“Замачивание” только в случае очень
грязного белья.
• Выбирайте дозу моющего средства в
соответствии с жесткостью воды (см.
раздел “Дозировка моющих средств”), а
также с учетом загрузки и степени
загрязнения белья.
46

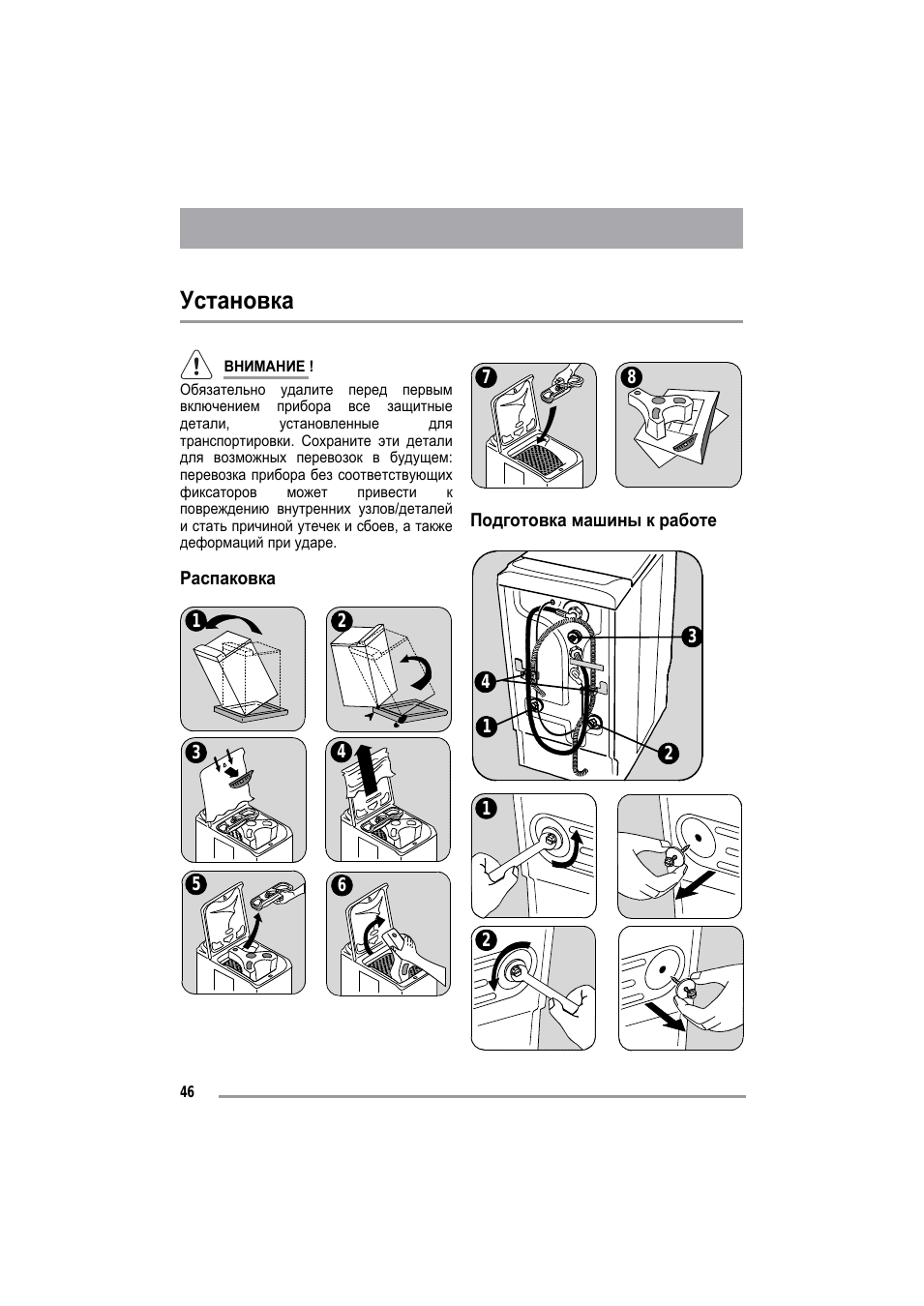

Установка
ВНИМАНИЕ !
Обязательно удалите перед первым
включением прибора все защитные
детали,
установленные
для
транспортировки. Сохраните эти детали
для возможных перевозок в будущем:
перевозка прибора без соответствующих
фиксаторов
может
привести
к
повреждению внутренних узлов/деталей
и стать причиной утечек и сбоев, а также
деформаций при ударе.
Распаковка
Подготовка машины к работе
1
2
3
4
5
6
7
8
1
2
3
4
1
2
47

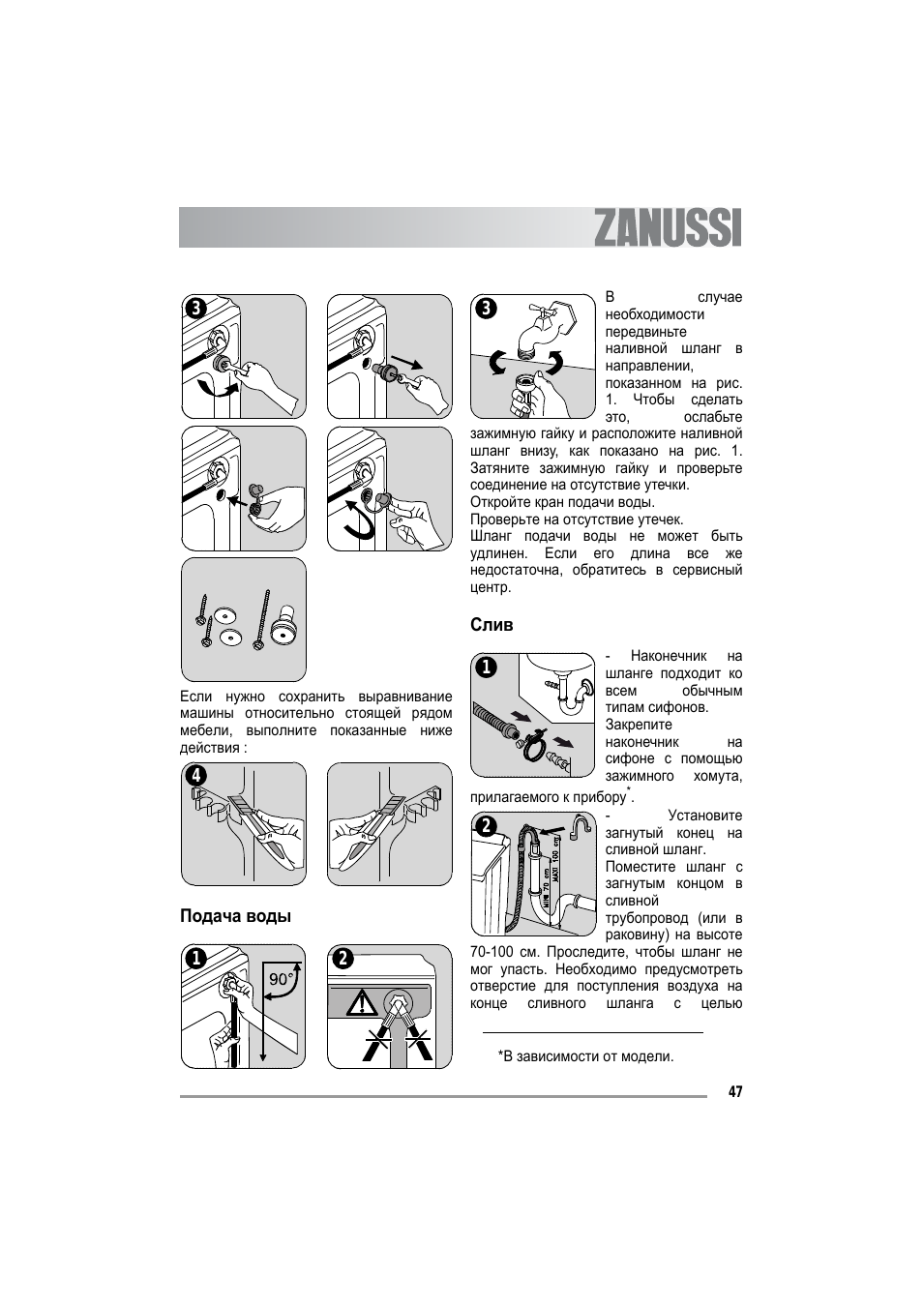

Если нужно сохранить выравнивание
машины относительно стоящей рядом
мебели, выполните показанные ниже
действия :
Подача воды
В
случае
необходимости
передвиньте
наливной шланг в
направлении,
показанном на рис.
1. Чтобы сделать
это,
ослабьте
зажимную гайку и расположите наливной
шланг внизу, как показано на рис. 1.
Затяните зажимную гайку и проверьте
соединение на отсутствие утечки.
Откройте кран подачи воды.
Проверьте на отсутствие утечек.
Шланг подачи воды не может быть
удлинен. Если его длина все же
недостаточна, обратитесь в сервисный
центр.
Слив
– Наконечник на
шланге подходит ко
всем
обычным
типам сифонов.
Закрепите
наконечник
на
сифоне с помощью
зажимного хомута,
прилагаемого к прибору
*
.
–
Установите
загнутый конец на
сливной шланг.
Поместите шланг с
загнутым концом в
сливной
трубопровод (или в
раковину) на высоте
70-100 см. Проследите, чтобы шланг не
мог упасть. Необходимо предусмотреть
отверстие для поступления воздуха на
конце сливного шланга с целью
3
4
1
2
*В зависимости от модели.
3
1
2
48

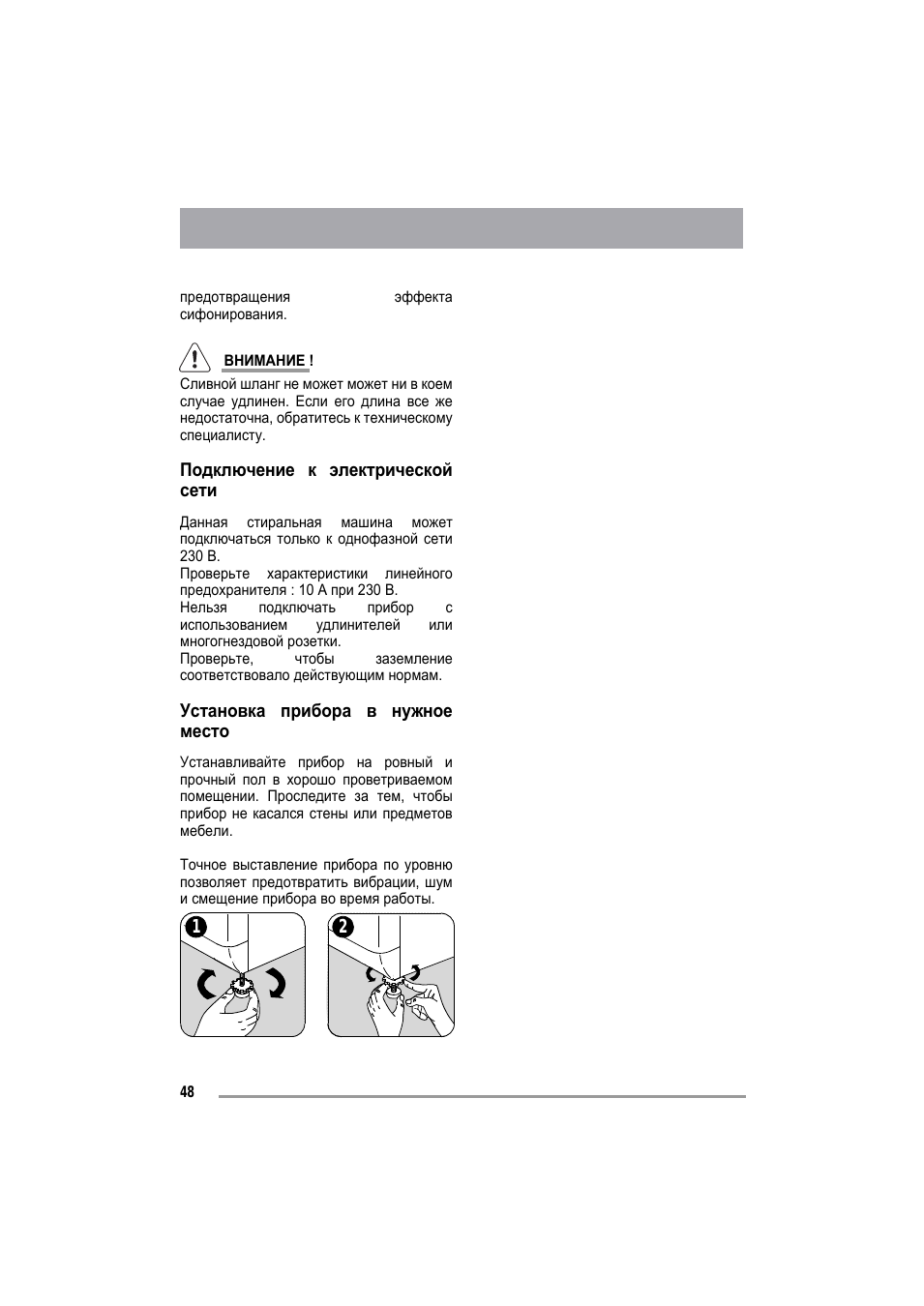

предотвращения
эффекта
сифонирования.
ВНИМАНИЕ !
Сливной шланг не может может ни в коем
случае удлинен. Если его длина все же
недостаточна, обратитесь к техническому
специалисту.
Подключение к электрической
сети
Данная стиральная машина может
подключаться только к однофазной сети
230 В.
Проверьте характеристики линейного
предохранителя : 10 A при 230 В.
Нельзя
подключать
прибор
с
использованием
удлинителей
или
многогнездовой розетки.
Проверьте,
чтобы
заземление
соответствовало действующим нормам.
Установка прибора в нужное
место
Устанавливайте прибор на ровный и
прочный пол в хорошо проветриваемом
помещении. Проследите за тем, чтобы
прибор не касался стены или предметов
мебели.
Точное выставление прибора по уровню
позволяет предотвратить вибрации, шум
и смещение прибора во время работы.
1
2
49

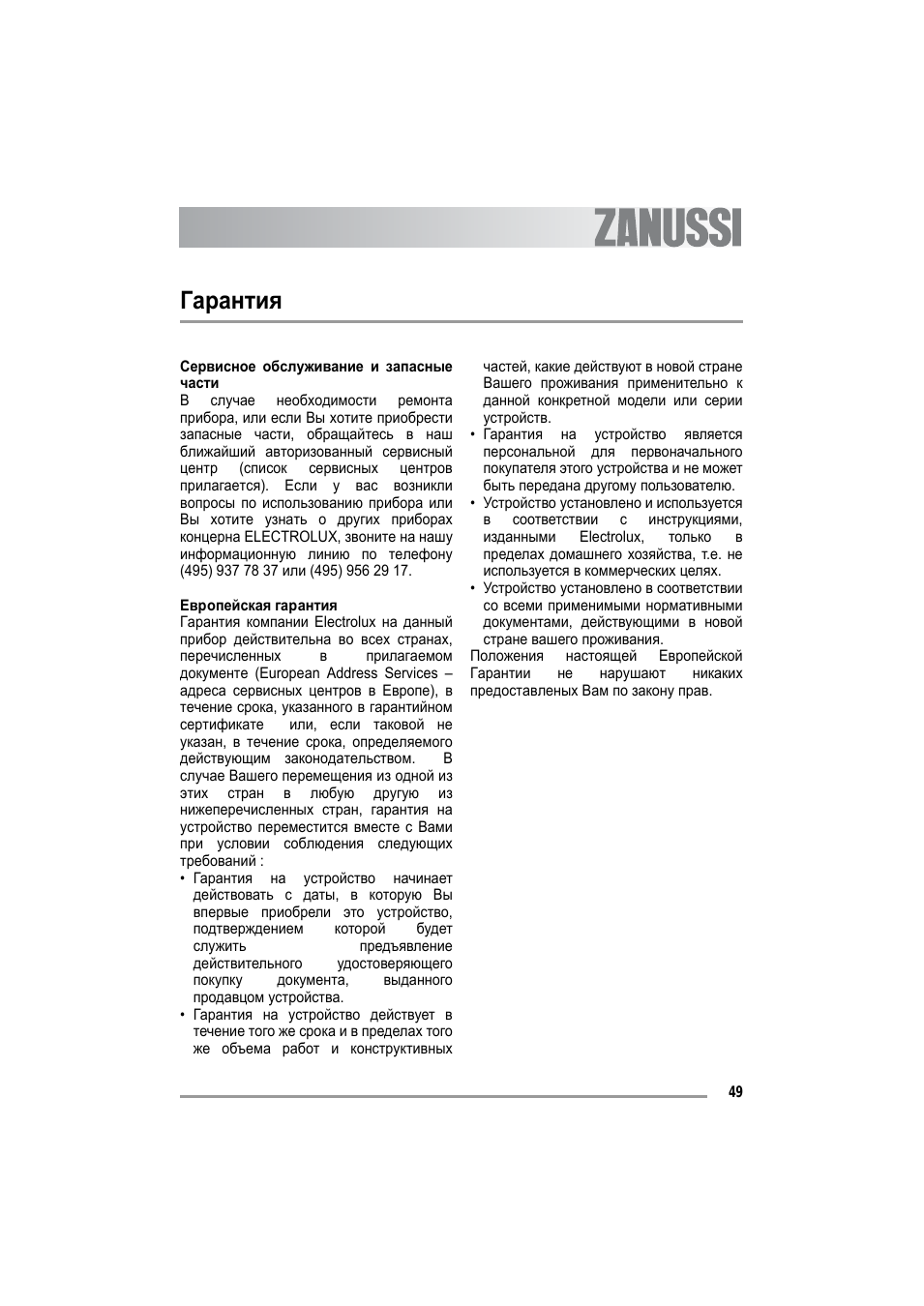

Гарантия
Сервисное обслуживание и запасные
части
В
случае
необходимости
ремонта
прибора, или если Вы хотите приобрести
запасные части, обращайтесь в наш
ближайший авторизованный сервисный
центр
(список
сервисных
центров
прилагается). Если у вас возникли
вопросы по использованию прибора или
Вы хотите узнать о других приборах
концерна ELECTROLUX, звоните на нашу
информационную линию по телефону
(495) 937 78 37 или (495) 956 29 17.
Европейская гарантия
Гарантия компании Electrolux на данный
прибор действительна во всех странах,
перечисленных
в
прилагаемом
документе (European Address Services –
адреса сервисных центров в Европе), в
течение срока, указанного в гарантийном
сертификате или, если таковой не
указан, в течение срока, определяемого
действующим законодательством. В
случае Вашего перемещения из одной из
этих стран в любую другую из
нижеперечисленных стран, гарантия на
устройство переместится вместе с Вами
при условии соблюдения следующих
требований :
• Гарантия на устройство начинает
действовать с даты, в которую Вы
впервые приобрели это устройство,
подтверждением
которой
будет
служить
предъявление
действительного
удостоверяющего
покупку
документа,
выданного
продавцом устройства.
• Гарантия на устройство действует в
течение того же срока и в пределах того
же объема работ и конструктивных
частей, какие действуют в новой стране
Вашего проживания применительно к
данной конкретной модели или серии
устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется
в
соответствии
с
инструкциями,
изданными Electrolux, только
в
пределах домашнего хозяйства, т.е. не
используется в коммерческих целях.
• Устройство установлено в соответствии
со всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения
настоящей
Европейской
Гарантии
не
нарушают
никаких
предоставленых Вам по закону прав.
www.electrolux.com
108 3752 01 – 07/08
Источник
Ремонт стиральных машин Zanussi (Занусси) – частое явление. Несмотря на то, что эти машинки сходят с конвейера под знаком заграничного бренда, они тоже могут ломаться. Причем часто производитель вовсе не причастен к тому, что машинка сломалась слишком рано.
Внешние факторы и неправильная эксплуатация – вот более вероятные причины выхода из строя СМ.
Слабые места стиральных машин Занусси
Используя статистику сервисных центров, можно быстро понять, какие узлы и детали в устройстве стиральной машины Занусси являются самыми уязвимыми
- Зависимость деталей от качества воды. К слову, это характерно не только для марки Занусси, но и для других машинок. Перенасыщенная солями вода при сильном нагреве оседает накипью на нагревателе и других элементах.
Чистотой вода в наших водопроводах тоже не отличается, поэтому системы фильтрации машинки со временем могут забиваться грязью и ржавчиной. В итоге страдает наборная и сливная система. - Блокиратор люка. Это уже вина изготовителей: как блокиратор, так и датчик слегка недоработаны, поэтому ломаются чаще, чем у СМА других марок.
- Нагреватель (ТЭН) быстро обрастает накипью. Эксперты считают, что это происходит еще и из-за того, что производители прогадали в подборе компонентов, из которых изготовлена трубчатая часть нагревателя.
- Приводной ремень. Не отличается надежностью, поэтому каждые 3 месяца не помешает проверять его натяжение и целостность. Если увидите признаки растяжки или повреждения ремня, требуется подтяжка или замена узла.
Хорошо лишь то, что определить неисправность можно вовремя, так как «умная» стиральная машинка-автомат Занусси оповещает пользователя о проблемах, используя коды неисправностей.
Распространенные коды стиральных машин Zanussi
Обычно стиральная машинка Занусси выдает такие коды ошибок: Е11, Е12, Е21, Е22. Рассмотрим самые частые комбинации.
| Код | Проблема |
| E11 | Не подается вода для стирки. Чаще всего код загорается, если перекрыт вентиль, подающий воду из водопровода в машинку. Также может быть слабоват напор в трубе. Не исключен засор фильтрующей сетки на впускном клапане.Проверяется целостность шланга, чистится фильтр. Желательно поверить сопротивление катушки клапана – исправный элемент выдаст показатель в 3,8 кОм. |
| E12 | Проблема с заливом воды во время сушки. Если причиной стал клапан залива воды, то код появится на дисплее через 10 минут от начала цикла стирки. |
| E21 | Вода не уходит из системы – требуется прочистка сливного фильтра и проверка патрубков на засоры. Также необходимо проверить работоспособность крыльчатки помпы – она должна свободно вращаться в обе стороны. Если ход затруднен, нужна замена насоса. |
| E22 | Означает низкий уровень слива воды при сушке. Возможно, нужно прочистить конденсатор. |
Устранение типичных неисправностей машин Занусси
Сложные поломки стоит доверить профессионалу, а вот легкий ремонт стиральных машин Zanussi спокойно можно сделать и самому.
Далее мы рассмотрим, как делать ремонт стиральной машины Занусси своими руками.
Чистый фильтр – безупречная работа
Все фильтрационные системы периодически нуждаются в чистке. Если пренебрегать этим правилом, то впоследствии проблем не избежать. Если в любом из фильтров возникнет засор, то появляются проблемы с забором или сливом воды.
В СМ Занусси чаще всего забивается именно заливной фильтр. Что делать, чтобы нормализовать работу машинки?
- Просто выкрутите впускной фильтр – он расположен на трубе водопровода.
- Если такой фильтр вы не устанавливали, значит нужно очистить фильтр-сетку.
Внимание! Специалисты советуют ставить входной фильтр на трубу со специальной фильтрационной кассетой, смягчающей воду.
Чтобы очистить фильтр-сетку, действуйте так:
- Найдите место соединения шланга забора воды с корпусом стиралки.
- Снимите верхнюю крышку СМ, чтобы открутить клапан и фильтр.
- Разберите фильтр и промойте его под краном.
- Установите фильтр обратно.
- Соберите все в обратном порядке.
Важно! Устройство стиральной машины Занусси с горизонтальной загрузкой отличается от фронтальной конструкции, но чистка фильтра происходит таким же образом.
Кстати, загрязнения могут скапливаться не только из-за «погрешностей» системы водоснабжения, но и из-за самой одежды, которую вы отправляете в барабан. Со слишком грязных вещей в системы машинки проникает песок, грязь, мусор, нитки.
В сливном фильтре мастера часто находят мелкие монеты, семечки, заколки, скомканные чеки. Вся эта «чепуха» может спровоцировать остановку работы СМА.
Важно! Не забывайте чистить фильтр минимум раз в 3 месяца.
Ремонт блокиратора стиральных машин Занусси
Проблема с УБЛ – частая неисправность СМ Занусси Аквацикл (Zanussi Aquacycle), но встречается и в других моделях: например, Zanussi Easyiron.
Сложно сразу сказать, из-за чего ломается блокиратор – по вине изготовителя или пользовательской небрежности. Но могут быть и проблемы с платой управления – тогда блокиратор и вовсе не причем.
Пластиковые компоненты устройства, блокирующего люк, ненадежны и могут сломаться, даже если просто с усилием захлопнуть люк. Металлический крючок при этом уцелеет, но из-за поломки УБЛ, стирка будет все равно невозможна.
Ремонт блокиратора обычно не производится – проще его заменить новым. К машинкам Занусси УБЛ стоит около 1500 руб. Дороговато, конечно, поэтому сначала стоит снять старый блокиратор, чтобы на 100% убедиться в том, что он сломан.
Устройство снимайте по такой схеме:
- Откройте дверцу.
- Справа вы увидите небольшое отверстие под крюк блокировки, а рядом два винта, на которых держится УБЛ. Открутите крепления.
- Снимите уплотнительную прокладку (манжету). Она удерживается проволочным хомутом, который идет по кругу вдоль всей резинки. Подцепите его тонкой отверткой и снимите. Затем снимите манжету – это делайте руками, без инструмента, чтобы не повредить нежную резинку.
- Достаньте блокиратор, отсоединив провода.
- Проведите визуальный осмотр устройства и убедитесь в целостности пластиковой части. Если пластик сломан, а пластинки выскочили наружу, берите устройство с собой и отправляйтесь за новым.
- Покажите УБЛ в магазине, чтобы вам продали точно такое же.
- Установите блокиратор, действуя в обратном порядке.
Важно! Аккуратно закрывайте люк до щелчка, придавливая его с краю, чтобы продлить жизнь устройству.
Замена нагревателя в машинке Занусси
Как мы уже говорили выше, ТЭН – одно из самых уязвимых мест любой стиральной машины, тем более Занусси. Стиралка при такой поломке может выдавать ошибку Е05, при этом в баке перестает греться вода.
Чтобы произвести ремонт самостоятельно, придется немного разобрать корпус СМ:
- Разверните машинку передней стенкой к себе.
- Открутите болты с панели, чтобы снять ее.
- Снизу бака вы увидите хвостовик нагревателя – на нем расположено 2 контакта и идущие от них провода.
- Замеряйте сопротивление, вооружившись тестером. Если прибор покажет значение близкое к нулю, ТЭН придется менять. Показания исправного нагревателя составят 20-40 Ом.
- Чтобы снять ТЭН, отвинтите гайку, находящуюся по центру хвостовика.
- Отсоедините проводку, идущую к нагревателю.
- Приложите усилия, чтобы достать ТЭН из паза. Если на нем много налета, то он мог прикипеть. Возьмите смазку WD-40 и слегка сбрызните щели. Расшатайте старый ТЭН и потяните на себя.
- Отверстие хорошенько почистите.
- Установите новый нагреватель, подсоедините проводку.
- Закрепите на место заднюю панель и запустите тестовую стирку. Если вода греется, а код Е05 пропал, значит, вы все сделали правильно.
Важно! Подбирая ТЭН для стиральной машины Zanussi, покупайте только оригинальные детали. Не берите дешевые китайские аналоги – они не прослужат вам долго. Неподходящий ТЭН также может спровоцировать поломку блока управления, и тогда ремонт точно «влетит в копейку».
Проверка приводного ремня
Поломки, вызванные ремнем привода, сопровождаются тем, что мотор в стиральной машине не прекращает работать, а вот барабан не вращается. Чтобы проверить целостность и месторасположение ремня, действуйте таким образом:
- Снимите заднюю крышку, открутив крепления.
- В нише вы увидите шкив барабана, на котором должен быть надет ремень. Шкив электромотора намного меньше, на нем также должен быть ремень.
- Поправьте ремень, если тот сместился.
- Если барабан не вращается, а ремень на месте, то нужна замена.
- Поправив или установив новый ремень, закрепите на место панель и запустите тестовую стирку.
Как видите, ремонт стиральных машин Занусси заключается в устранении типичных сбоев и поломок. Благо, эти неисправности таковы, что можно легко устранить их без помощи мастера.
Советуем лишь не прикасаться к электронике. Даже если у вас есть схема стиральной машины Занусси, чтобы отремонтировать или заменить электронный модуль нужен специальный инструментарий и соответствующие знания и опыт. Не хотите спровоцировать дополнительные поломки – сложные проблемы доверяйте мастеру.
Вам может помочь это видео:
Источник
